Zubehör
externe LED (blau)
Diese LED wird an den AUX-Anschluss des HV-SmokeDrivers angeschlossen und gibt die Signale der Internen LED auch extern ab. Die LED kann mit einer 5mm Bohrung an einer gut sichtbaren Position im Modell montiert werden.
Die Signale des SmokeDrivers (Akkusetup, Übertemperatur, Unterspannung...) werden dann zusätzlich über die helle blaue LED angezeigt.
LED 5mm Durchmesser
Farbe: Blau
Stecker: JR
Kabel: 150mm
Adapterkabel MPX - JR
MPX Buchse / JR Buchse

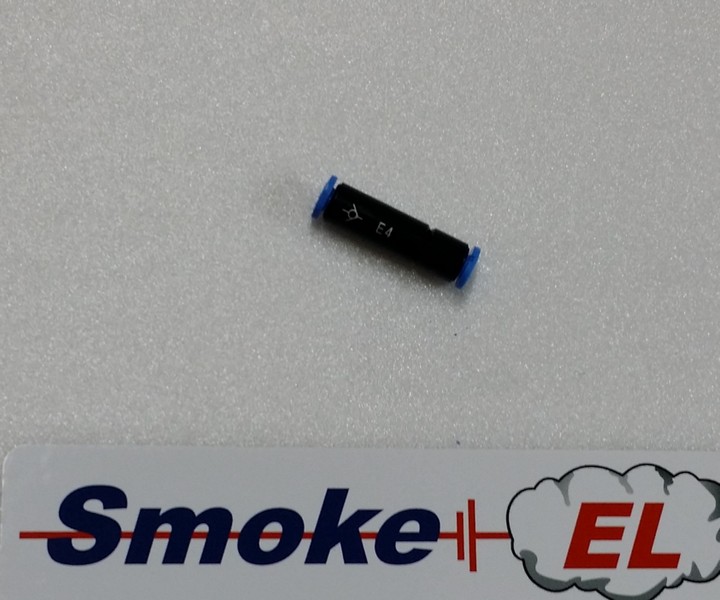

Festo Rückschlagventil
Dieses kleine Ventil kann zwischen Pumpe und Y-Verteiler gesteckt werden.
das Ventil verhindert, das im Stillstand das Öl aus dem Tank über die Pumpe und die Rohre ausläuft.

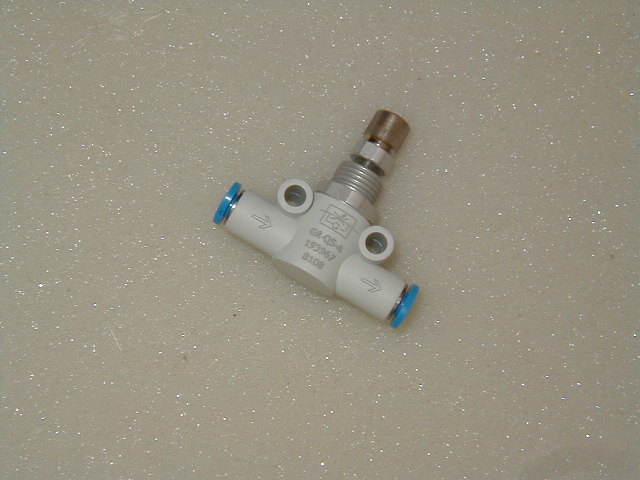

Festo Drossel Ventil GR-QS-4
Ventilfunktion Drossel-Rückschlagfunktion
Anschluss 1 und 2 QS-4
Einstellelement Rändelschraube Normalnenndurchfluss in Drosselrichtung 85 l/min Normalnenndurchfluss in Rückschlagrichtung 100 - 110 l/min
Betriebsdruck 0,2 - 10 bar
Umgebungstemperatur -10 - 60 °C
Produktgewicht 15 g
Je Rauchrochr wird eine Drossel benötigt.
Montageset (DUO)
Mit diesen Alu-Profilen ist die Montage der Smokerohre ganz einfach.
Die Profile werden mit 3mm Schrauben am Modell (z.B. am Randbogen) befestigt. Das Smokerohr wird dann mit den Kabelbindern am Profile befestigt - fertig.
Abmessungen: 80mm x 15mm x 10mm (L x B x H)
Gewicht: 9g
Set Inhalt: 2 Profile, 4 Kabelbinder

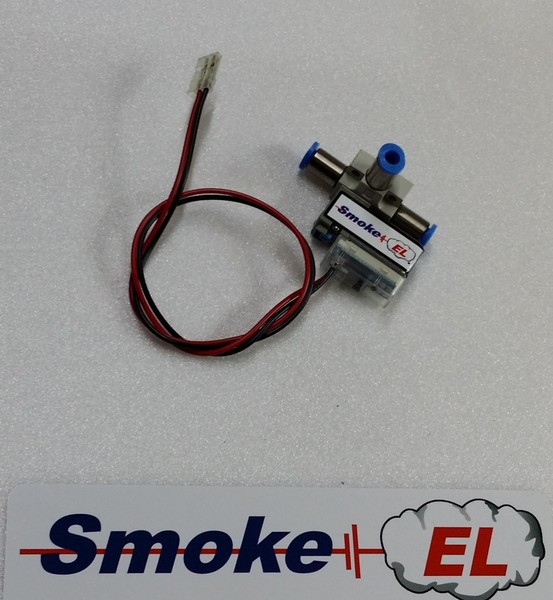

2/3 Wege Magnetventil
Zur Ansteuerung des Center-Smokes wird das Magnetventil benötigt.
Über den SmokeDriver kann dann zwischen WingTip-Smoke und Center-Smoke gewechselt werden.
BlueCom™ Adapter
Drahtlose Verbindung vom G-Force SmokeDriver
zu ihren mobilen Gerät.
Sensor Hopper
Der kleine (100ml) Hopper-Tank wird zwischen SmokePumpe und Smoke-Öl-Tank montiert. Der Sensor wird an den GF-SmokeDriver angeschlossen und signalisiert Luft im Tank. Der GF-SmokeDriver schaltet bei Luft im Tank die Smokeanlage komplett aus.
Der Tank wird mit ca. 40cm. Schlauch und den Festo-Verbindern geliefert.
(Für weitere Bilder auf das Bild klicken)
Abmessungen: 40 x 32 x 115mm (L x B xH)
Tankinhalt: 100ml
Gewicht: 30g
Sensoranschluß: JR

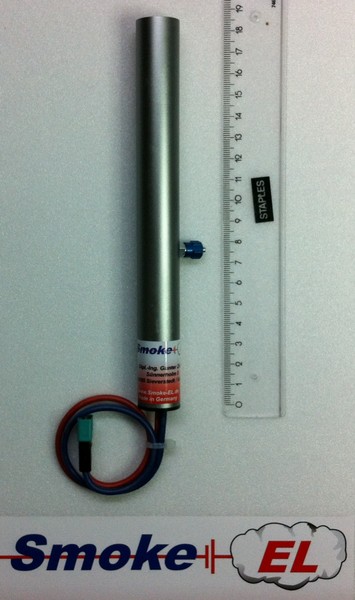

Smoke-EL (s)
Die Verdampfereinheit unserer Smokeanlagen
ist auch separat als Ersatzteil erhältlich.
Technische Daten:
Länge 180mm, Durchmesser 20mm, Gewicht 130g
Leistung 520W (max. 24A an 22V)
Verbrauch 30ml RedOil pro Minute
Enthaltenes Zubehör:
Teflonschlauch, Schlauchverbinder
