G-Force Smoke-EL (Jet)

Modellbau
Der GF-SmokeDriver dieser Smokeanlage ist mit einem 3-Achs-MEMS-Sensor ausgestattet, der die Beschleunigung senkrecht zur Tragfläche misst.
Die Beschleunigungskraft, die in steilen Kurven oder im Looping auf den Jet wirkt, aktiviert automatisch die Smokeanlage und schaltet diese auch wieder ab, wenn die Kraft nicht mehr vorhanden ist. Mit dieser Smokeanlage kann also die Wirbelschleppe der echten Jet’s nachgeahmt werden.
Die Kraft, die notwendig ist, um die Smokeanlage zu aktivieren ist konfigurierbar. Der Sensor kann auf einen Schwellwert von 2 – 7g eingestellt werden. (1g ist die Beschleunigung durch die Gravitation der Erde auf der Erdoberfläche. 1g = 9,81m/s)
Eine weitere Besonderheit dieser Smokeanlage ist das optionale Magnetventil. Mit diesem Ventil können Sie das Smoke Öl umleiten und statt zu den Smokerohren hinter die Turbine in das Schubrohr pumpen. Wie bei einer konventionellen Smokeanlage können Sie dann wahlweise den Smoke über die Turbine erzeugen. Mit einem zentralen Tank und nur einer SmokePumpe haben Sie somit zwei Smokeanlagen in einer. Für die Bedienung ist ein Steuerkanal ausreichend. Das Magnetventil ist separat als Zubehör lieferbar. Schließen Sie das Ventil an den mit „Valve“ bezeichneten Anschluss an.

Das Starterset:
Die benötigten Komponenten für den Betrieb der G-Force-Smokeanlage haben wir in einem Set zusammengefasst.
Der Sensorhopper und das Magnetventil sind optional und werden nicht in jedem Fall benötigt.
Der G-Force-SmokeDriver, die Smokepumpe und die Smoke-Rohre sind die Basiskomponenten, die immer benötigt werden.

Sofern schon eine Smoke-EL Smokeanlage vorhanden ist,
kann durch den Austausch des SmokeDrivers auf das neue System
gewchselt werden. Die Übrigen Komponenten sind identisch und
müssen nicht gewechselt werden.





Die Smoke-System APP:
Der G-Force-SmokeDriver wird mit einer Standardkonfiguration ausgeliefert. Die Standardwerte sind 4G Beschleunigung, 1sec. Nachlaufzeit und 50% Pumpleistung für den Centersmoke.
Die Änderung der Parameter kann über einen RC-Kanal über den Sender erfolgen. Einfacher und komfortabel geht es mit dem Smoke-Systems Terminal aus dem AppSore



Der GF-SmokeDriver wird mit dem BlueCom Adapter (IOS) von PowerBox verbunden und das Smartphone mit dem BlueCom. Auch wenn Sie ein Android-Phone verwenden, nutzen Sie bitte den BlueCom Adapter (IOS). Nachdem die Verbindung zwischen App und GF-SmokeDriver hergestellt ist, können die Parameter einfach eingestellt werden. Die Screenshots zeigen die App-Oberfläche.



Die Kondensstreifen an einem "echten" Jet entstehen durch extremen Unterdruck bei radikalen Flugmanövern.
Dieser Effekt wird eindrucksvoll mit dem der G-Force-Smokeanlage nachgebildet.

Technische Daten:
Die Rauchrohre
Gewicht je Rauchrohr
Anzahl der Verdampfer
Durchmesser
Länge
Stromaufnahme
Verbrauch je Minute
130g
2 Stück
20mm
180mm
16-40A
100ml / 1500mAh

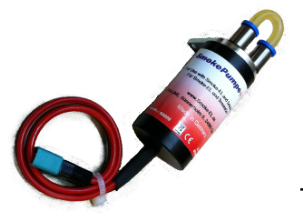

Die SmokePumpe
Gewicht
Durchmesser
Länge
Fördermenge
Spannung
Stomaufnahme
Schlauchanschluss
Stecker
90g
27mm
50mm
600 ml/min (max)
6 Volt
3 A
4mm
JR
Der G-Force SmokeDriver
Betriebsspannung
Strombelastung (Heizung)
Strombelastung (Pumpe)
Ruhestrom
Temperaturbereich
Gewicht
Anschlüsse
 6S-10S-LiPo (22-43Volt)
 40A Dauer (70A kurzzeitig)
 3A (max)
 0,04A  (Akku abziehen)
 10°C bis  45°C
 ca.50g
 JR und MPX

Die G-Foce Smoke-Anlage können Sie in zwei Varianten bestellen. Wir haben Starterset's für Sie zusammengestellt, die bereits alle benötigten Teile für Ihre Smokeanlage enthalten. So wird der Start mit Smoke-EL ganz einfach.
Sie benötigen zusätzlich nur noch den Öltank und einen Akku (der aber auch der Antriebsakku sein kann LiPo 6s - 12s).
StarterSet Smoke-EL (Jet)

In diesem Set haben wir alles zusammengepackt, was Sie benötigen, um die G-Force Smokeanlage zu verwenden.
Sie benötigen zusätzlich lediglich einen Akku (6s - 10s LiPo) und den Tank für das Smokeöl.

Starterset Smoke-EL (s) Jet  (6s - 10s)

Starterset Smoke-EL (s) Jet (6s - 10s)

Setinhalt:
2x Smoke-EL (s) Verdampfer
1x G-Force SmokeDriver
1x Smokepumpe
1x 1Liter RedOil
1x Zubehörbeutel mit Kleinteilen
(All Festo)

687,00€ Hinzufügen
Upgrade auf Smoke-EL (Jet)

Wenn Sie bereits eine Smoke-EL Smokeanlage haben und nun auf G-Force Smoke-EL umsteigen möchten, dann können Sie dieses Uprade bestellen. Ihre Verdampfer und die SmokePumpe kann weiter verwendet werden.

Upgrade von  HV auf G-Force

Upgrade von HV auf G-Force

Setinhalt:
- G-Force SmokeDriver (6s-10s)
- externe LED (rt/gn)
- Pumpenadapter (MPX / JR)

205,00€ Hinzufügen

Zubehör für Smoke-EL (Jet)
Diverse zubehörteile können mit Smoke-EL (Jet) verwendet werden.
Sensor Hopper

Sensor Hopper

Der kleine (100ml) Hopper-Tank wird zwischen SmokePumpe und Smoke-Öl-Tank montiert. Der Sensor wird an den GF-SmokeDriver angeschlossen und signalisiert Luft im Tank. Der GF-SmokeDriver schaltet bei Luft im Tank die Smokeanlage komplett aus.

Der Tank wird mit ca. 40cm. Schlauch und den Festo-Verbindern geliefert.
(Für weitere Bilder auf das Bild klicken)

Abmessungen: 40 x 32 x 115mm (L x B xH)
Tankinhalt: 100ml
Gewicht: 30g
Sensoranschluß: JR

59,00€ Hinzufügen

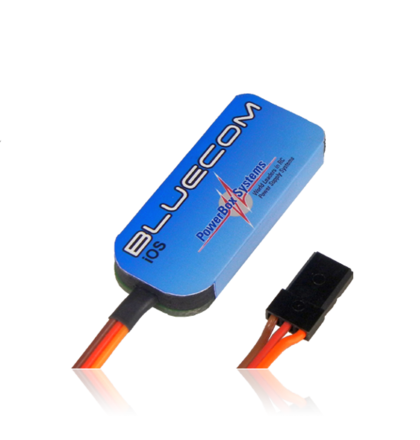

BlueCom™ Adapter

BlueCom™ Adapter

Drahtlose Verbindung vom G-Force SmokeDriver
zu ihren mobilen Gerät.

49,50€ Hinzufügen
2/3 Wege Magnetventil

2/3 Wege Magnetventil

Zur Ansteuerung des Center-Smokes wird das Magnetventil benötigt.

Über den SmokeDriver kann dann zwischen WingTip-Smoke und Center-Smoke gewechselt werden.

49,00€ Hinzufügen

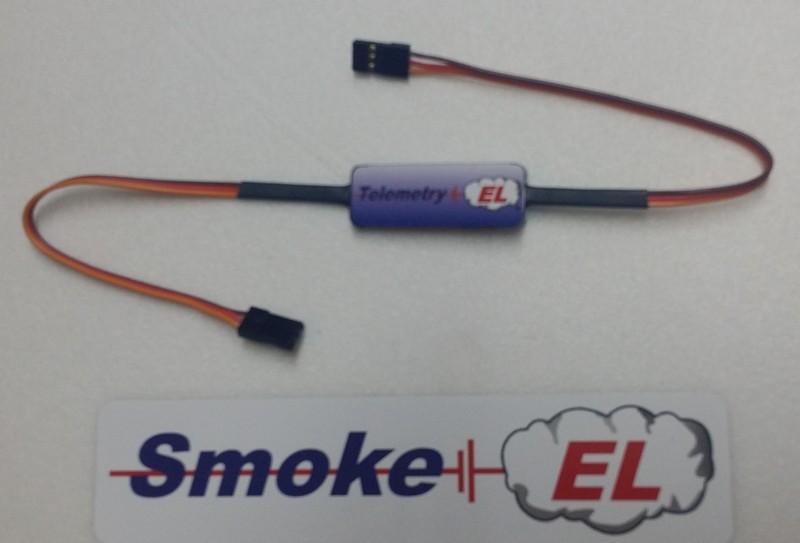

Telemetrie Konverter (G-Force)

Telemetrie Konverter (G-Force)

Der TeleKonverter wandelt die Daten vom
GF-SmokeDriver in Jeti-Telemetriedaten um.

Wählen Sie ihren RC-Hersteller:
(Jeti, Spektrum, Hott, Futaba, Multiplex)

45,00€ Hinzufügen
RedOil (air)

RedOil (air)

Speziell für den Betrieb von Smoke-EL haben wir ein neues Smoke-Öl entwickelt.

Red-oil ist ein geruchsneutrales Parfinölgemisch.


Bitte wählen sie die größe des Kanisters.

30,00€ Hinzufügen
Montageset (DUO)

Montageset (DUO)

Mit diesen Alu-Profilen ist die Montage der Smokerohre ganz einfach.
Die Profile werden mit 3mm Schrauben am Modell (z.B. am Randbogen) befestigt. Das Smokerohr wird dann mit den Kabelbindern am Profile befestigt - fertig.

Abmessungen: 80mm x 15mm x 10mm (L x B x H)
Gewicht: 9g

Set Inhalt: 2 Profile, 4 Kabelbinder

29,00€ Hinzufügen
Festo Rückschlagventil

Festo Rückschlagventil

Dieses kleine Ventil kann zwischen Pumpe und Y-Verteiler gesteckt werden.
das Ventil verhindert, das im Stillstand das Öl aus dem Tank über die Pumpe und die Rohre ausläuft.

16,50€ Hinzufügen
Adapterkabel MPX - JR

Adapterkabel MPX - JR

MPX Buchse / JR Buchse

9,50€ Hinzufügen
