SmokeDriver

Smoke-EL

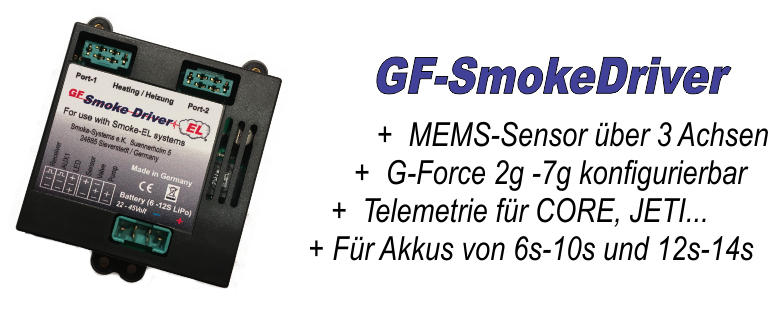

Die zentrale Steuereinheit der Smokeanlage ist der SmokeDriver.

Prozessorgesteuert überwacht dieser kleine/leichte Baustein den Betrieb von der Rauchanlage.Der SmokeDriver wird an einen freien Empfängerausgang angeschlossen. Über die MPX-Anschlüsse wird das/die Rauchrohr/e, die SmokePumpe und der Lipoakku mit dem SmokeDriver verbunden. Ein optionales Magnetventil ist für die Erweiterung auf Center-Smoke erhältlich. Der SmokeDriver überwacht die Spannung des Lipo-Akkus und schaltet das System sicher - bei erreichen der Entladespannung - ab.

Die Abschaltspannung liegt bei 3,3Volt pro Zelle und damit über der Entladegrenze des LiPo-Akkus. Aus diesem Grund kann die Smokeanlage aus dem Antriebsakku versorgt werden.
Für die unterschiedlichen Akku-Setup's (6s, 8s, 10s oder 12s, 14s) gibt es zwei unterschiedliche SmokeDriver. Die SmokeRohre werden mit mindestens 6s-LiPo betrieben. Die maximale Zellenzahl beträgt 14s-LiPo.



G-Force Sensor über alle 3 Achsen

Der GF-SmokeDriver beinhaltet einen Beschleunigungssensor (MEMS) und misst damit die Beschleunigung senkrecht zur Tragfläche (positiv und negativ).
Zusätzlich zur manuellen Aktivierung des Smoke‘s wird mit diesem SmokeDriver der Smoke automatisch aktiviert, wenn ein einstellbarer Beschleunigungswert (2g - 7g) überschritten wird. Sobald die Beschleunigung unter den Schwellenwert fällt, wird der Smoke wieder abgeschaltet. So können nun die Wirbelschleppen an den Randbögen simuliert werden. Die Konfiguration des GF-SmokeDrivers kann über den Sender (CORE und JETI) oder, ganz einfach, mit dem Smoke-Systems-Terminal vom Smartphone aus erfolgen. Die App kann im Google-Store abgerufen werden. Alternativ kann für die Einstellung auch eine Jeti-Box genutzt werden. Setzen sie den Schwellenwert auf 0g um den G-Force-Sensor zu deaktivieren.


Telemetrie (CORE / Jeti)

Ab Juni 2019 ist der GF-SmokeDriver intern mit der Telemetrie von CORE und Jeti ausgestattet.


Bei diesen beiden Systemen ist auch die Konfiguration des SmokeDrivers direkt über den Sender möglich. Bei Jeti muss das EX-Bus-Protokoll gewählt werden, damit die Konfiguration funktioniert.


Bei PowerBox CORE sind "out of the Box" Konfiguration und Daten vorhanden. Zusätzlich bietet die CORE Telemetrie die Möglichkeit, Statusinformationen zu übertragen. Der SmokeDriver unterstützt diese Funktion, und liefert jeden Statuswechsel zum Sender. Damit ist der Pilot immer informiert, was die Smokeanlage gerade macht.


Telemetrie-Konverter

Für Spektrum, Futaba, Multiplex und Hott ist optional ein externer Telemetrie-Konverter erhältlich.

Der TeleKonverter übersetzt die Daten des SmokeDrivers in die von dem jeweiligen Hersteller benötigten Schnittstellen-Parameter. Damit ist die Telemetrie auch bei diesen Herstellern möglich. Die Bilder zeigen die Integration der Smoke-EL Telemetrie.




Technische Daten:
Abmessungen.......:           60 x 60 x 20 mm (L x B x H)
Gewicht..................:          50g
Betriebsspannung.:           22 - 60Volt (je nach Modell)
Beschleunigungssensor:   MEMS 3-Achsen
Messbereich...................:  2 - 7 g

Abschaltung bei 3,3Volt je Zelle
MPX-Buchse für den Akku liegt bei.

In den Starterset's ist der entsprechende SmokeDriver bereits enthalten.

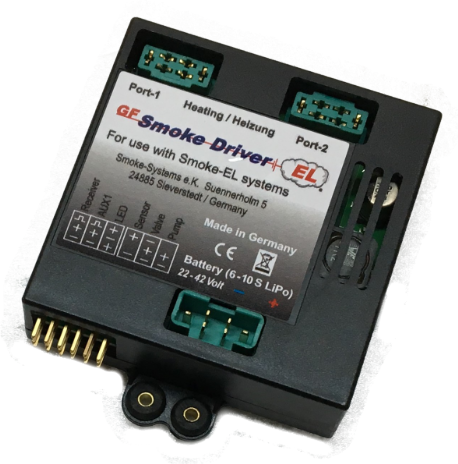

GF-SmokeDriver ( 6s-10s )
Zubehör
Der SmokeDriver überwacht und steuert alle Funktionen der Smokeanlage. Den SmokeDriver gibt es in zwei Versionen.

- G-Force SmokeDriver für 6s,8s oder10s Lipo
- G-Force SmokeDriver für 12s oder 14s Lipo

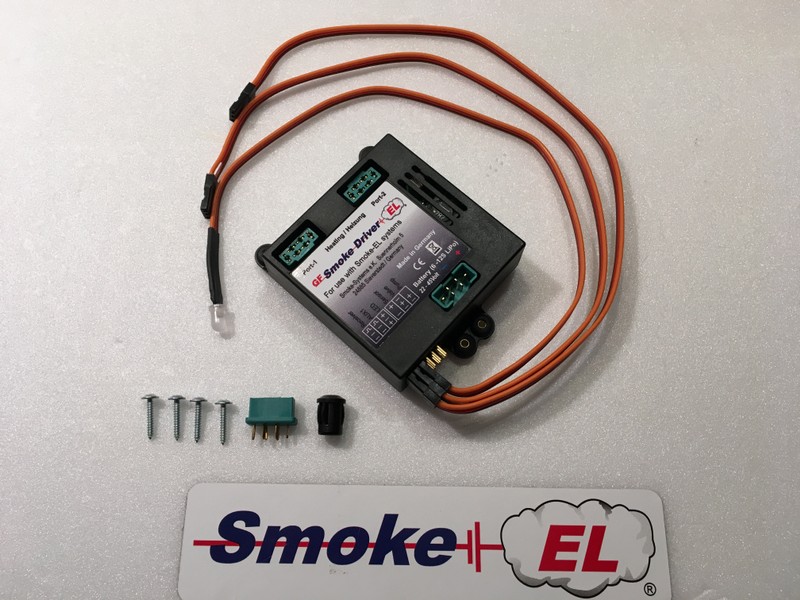

Die Lieferung beinhaltet:
1x GF-SmokeDriver
1x JR-Patchkabel
1x externe LED (rt/ge/gn)
1x JR-Telemetrie-Kabel
1x MPX Stecker
4x Schrauben
1x LED-Fassung

Wir stellen die Telemetrie auf Ihr System ein. Bitte wählen Sie ihr Telemetrie-System. (Der TeleKonverter wird ggf. automatisch hinzugebucht.)
185,00€
Hinzufügen

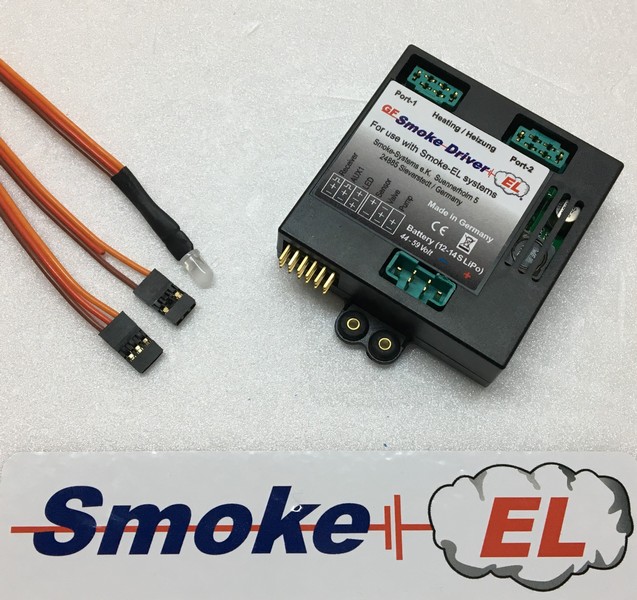

GF-SmokeDriver ( 12s -14s )
Zubehör
Der SmokeDriver überwacht und steuert alle Funktionen der Smokeanlage. Den SmokeDriver gibt es in zwei Versionen.

- G-Force SmokeDriver für 6s,8s oder10s Lipo
- G-Force SmokeDriver für 12s oder 14s Lipo

Die Lieferung beinhaltet:
1x GF-SmokeDriver
1x JR-Patchkabel
1x externe LED (rt/ge/gn)
1x JR-Telemetrie-Kabel
1x MPX Stecker
4x Schrauben
1x LED-Fassung

Wir stellen die Telemetrie auf Ihr System ein. Bitte wählen Sie ihr Telemetrie-System. (Der TeleKonverter wird ggf. automatisch hinzugebucht.)
185,00€
Hinzufügen
Telemetrie Konverter (G-Force)
Zubehör
Der TeleKonverter wandelt die Daten vom
GF-SmokeDriver in Jeti-Telemetriedaten um.

Wählen Sie ihren RC-Hersteller:
(Jeti, Spektrum, Hott, Futaba, Multiplex)
45,00€
Hinzufügen
