Telemetrie

Smoke-EL
Der SmokeDriver (G-Force und HV) stellt Daten bereit, die per Telemetrie an Ihren Sender geliefert werden können. Je Nach Telemetriesystem stehen auch Alarme zur Verfügung.

Der TeleKonverter passt die Daten des SmokeDrivers and die unterschiedlichen Telemetriesysteme der RC-Hersteller an.Damit ist es für Sie ganz einfach die Daten auf Ihrem Sender anzuzeigen. Ein Programmierung des TeleKonverters ist nicht erforderlich.Der Telekonverter wird an dem AUX1-Anschlss des SmokeDrivers (G-Force / HV) angesteckt.

Der TeleKonverter wird vom Empfänger mit der nötigen Betriebsspannung versorgt. Die Beiden Eingänge vom TeleKonverter sind elektrisch voneinander getrennt und sichern den Betrieb ab.

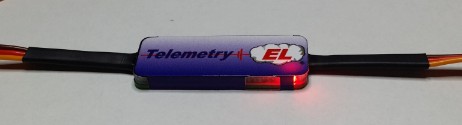

Nachdem der Empfänger eingeschaltet und der TeleKonverter mit Spannung versorgt ist, leuchtet die rote Status-LED. Der TeleKonverter ist nun betriebsbereit und wartet auf Daten vom SmokeDriver. Die LED erlischt wenn Daten vom SmokeDriver empfangen werden.

Der SmokeDriver sendet die folgenden vier Daten:
1. U-LiPo  in V
Der LiPo-Akku, der die Smokeanlagen (und ggf. den Antrieb) versorgt wird permanent überwacht um eine Tiefenentladung zu vermeiden. Die SmokeAnlage wird deaktiviert, sobald der Akku eine Zellenspannung von 3,3V unterschreitet. Die Aktuelle Akkuspannung wird übertragen. Ein Akkualarm kann individuell eingestellt werden.
2. G-Force  in g
Die Beschleunigungskraft, die senkrecht zur Tragfläche Ihres Modells wirkt, wird gemessen und übertragen.
3. Countdown  in s
Die Smokeanlage benötigt eine Vorheizzeit von 30sec., erst danach kann der Smoke jederzeit aktiviert werden. Der Countdown wird an den Sender Übertragen, damit Sie wissen, wann die Anlage bereit ist.
4. CutOff   Nr.
Im Fehlerfall schaltet sich die Smokeanlage automatisch ab. Der Fehlercode wird auf den Sender Übertragen.



Technische Daten:

Gewicht....................    8g
Abmessung..............    40 x 15 x 4mm
Spannung.................    5,4 – 9,6 Volt
Strom…………......….    <20mA

Arbeitet nur zusammen mit dem G-Force-SmokeDriver
und HV-SmokeDriver ab 2017.
HV-SmokeDriver vor 2017 benötigen ein Softwareupdate!

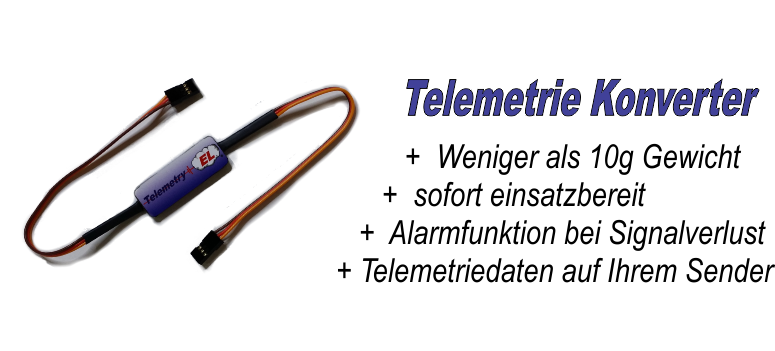

Telemetrie Konverter (G-Force)

Telemetrie Konverter (G-Force)

Der TeleKonverter wandelt die Daten vom
GF-SmokeDriver in Jeti-Telemetriedaten um.

Wählen Sie ihren RC-Hersteller:
(Jeti, Spektrum, Hott, Futaba, Multiplex)

45,00€ Hinzufügen
Telemetrie Konverter (HV)

Telemetrie Konverter (HV)

Der TeleKonverter wandelt die Daten vom
HV-SmokeDriver in Jeti-Telemetriedaten um.

Wählen Sie ihren RC-Hersteller:
(Jeti, Spektrum, Hott, Futaba, Multiplex)

45,00€ Hinzufügen
