Tele-Bridge HUB
Telemetrie-EL

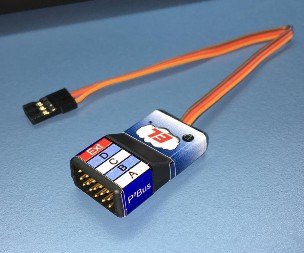

Der Tele-Bridge HUB ist ein 4-fach Verteiler für den P²BUS, um mehrere Sensoren anzuschließen und
bindet Jeti-Kompatieble Sensoren an den Telemetriebus (P²-Bus) der PowerBox CORE an.
(Ab Version 6 ist eine JetiBOX Simulation eingebaut)
Sensoren sind in diesem Zusammenhang z.B. Höhenmessen, Motorsteller, Turbienen ECU u.v.m.
Die Sensorem müssen lediglich das unverschlüsselte EX-BUS Protokoll oder Jeti EX unterstützen.
Viele Hersteller bieten telemetriefähige Geräte an, die diese Protokolle unterstützen.
Alle diese Geräte können über den Eingang Ext an die CORE-Telemetrie angeschlossen werden.
Dieser kleine HUB wird einfach an den Core P²-Bus gesteckt. Die Spannungsversorgung erfolgt über den Empfänger (wenn der Sensor keine eigene Spannungsversorgung hat). Die Ports A - D sind echte p²-BUS Anschlüsse. Hier können beliebige CORE-Sensoren angesteckt werden. Der Port Ext stellte eine TeleBridge für den Anschluß von Jeti kompatieblen Sensoren da. Die Konfiguration erfolgt ganz einfach über das Sensor-Menue im Core Sender. (es ist kein Programmiergerät oder ähnliches notwendig) Beim Setup werden die Werte aus dem Senor eingelesen und in der Tele-Bridge gespeichert. Das Einlesen der Sensorwerte muss also nur einmal erfolgen. Die eingebaute Status-LED signalisiert die Betriebsbereitschaft.
Der Brückenschlag von Jeti zu CORE erfolgt in drei einfachen Schritten: (Für Viedeoanleitung - Klick auf die Überschriften)
Die Verbindung mit dem P²-Bus der CORE erfolgt einfach über das feste Anschlußkabel der Tele-Bridge. Die Tele-Bridge ist sofort einsatzbereit und wird vom CORE-Sender erkannt. Um die Erkennung zu starten, tippen Sie länger auf das Display der CORE und drücken dann auf [Sensoren neu scannen].
Die Tele-Bridge empfängt die Daten vom Jeti-Sensor und gibt diese an den P²-Bus der CORE weiter. Damit die Telemetriedaten an die CORE übertragen werden können, müssen zunächst die vom Sensor bereitgestellten Daten eingelesen werden. Dazu scannt die Tele-Bridge den Sensor auf Anforderung einmal ab.
Nun stehen die Daten des Jeti-Sensors in der CORE-Telemetrie zur Verfügung. Es können maximal 15 Werte je Sensor angezeigt werden. Wählen Sie die Werte aus, die Ihnen im CORE-Display angezeigt werden sollen. Die Einstellungen von Schwellenwerten und Alarmen nehmen Sie wie gewohnt in der CORE vor.
Nicht alle Sensoren liefern echte EX oder EX-BUS Daten. In diesen Fällen unterstützt die Tele-Bridge das "simple text" protocol. Die hierbei gesendeten Textzeilen (die ersten beiden) werden direkt im Statusfeld der CORE angezeigt (die Zeilen wechseln sich alle 2 sec. ab). (Das Beispiel zeigt die Werte des Höhenmessers MALTI von Jeti)
## GPS und DATE/TIME Werte sind nicht unterstützt ##
Einige Sensoren sind bereits getestet:
Jeti-Master Spin PRO (TEXT), YGE 165HVT (EX-BUS), Jeti SBEC30 (EXT)
Graupner BRUSHLESS CONTROL + T 160A HV ESC BEC (HoTT ESC/EAM),
Graupner BRUSHLESS CONTROL + T 160A HV ESC BEC (HoTT ESC/EAM),
Jeti CentralBox 100/200 (EXT), Jeti MBar (EXT), Jeti MT300 EX (EXT),
Jeti MU3 EX (EXT), Jeti Malti (TEXT, EXT), Jeti MRPM EX (EXT, TEXT),
SmokeDriver (EX-BUS and Jeti EXT)
Jeti MU3 EX (EXT), Jeti Malti (TEXT, EXT), Jeti MRPM EX (EXT, TEXT),
SmokeDriver (EX-BUS and Jeti EXT)
Kontronik TelME Jeti (EB-BUS)
Jeti MasterMEZON 135 opto (Jeti-EX)
JetCat PRO-Interface (JetCat ab Version 7)
Jeti MainSwitch 100/200 (Jeti-EX)
Jeti MSpeed (Jeti-EX)
JetCat ECU-V12 (JetCat ab Version 7)
Jeti MaxBec 2D plus (Jeti-EX)
Altis V4+ (Jeti-3rd-EX)
Schleppseilwinde SSW-Pro (Jeti-3rd-EX)
ARES-Zündung "Albinger Zündung" ((Jeti-3rd-EX)
YGE 135 opto (EX-Bus)
Scorpion Tribunus II (EX-BUS)
IBEX Drehzahlregler (EX-BUS) ab V11
Wird mehr als ein Jeti-Port benötigt, kann auch die TeleBridge an den HUB (Port A - D) angeschlossen werden !
Zubehör
Der HUB ist ein 4-fach Verteiler für den P²BUS, um mehrere Sensoren anzuschließen und hat einen extra Eingang für einen Jeti/JetCAT Sensor. Hinter dem Port (EXT) verbirgt sich ein vollwertige TeleBridge.
Die TeleBridge übersetzt die Sensorwerte von Jeti-kompatieblen Sensoren in das P²-Bus Protokoll der CORE. So können die vorhandenen Sensoren ganz einfach an der CORE weiter genutzt werden.
Anschlüsse: 4 x P²BUS, 1 x Jeti/JetCAT
Gewicht: 8g
Abmessung: 32 x 18 x 10 mm
Protokolle: EX protocol
EX-Bus protocol
"simple text" protocol
HoTT ESC / EAM
JetCat (Jeti)
3rd-EX
Die TeleBridge übersetzt die Sensorwerte von Jeti-kompatieblen Sensoren in das P²-Bus Protokoll der CORE. So können die vorhandenen Sensoren ganz einfach an der CORE weiter genutzt werden.
Anschlüsse: 4 x P²BUS, 1 x Jeti/JetCAT
Gewicht: 8g
Abmessung: 32 x 18 x 10 mm
Protokolle: EX protocol
EX-Bus protocol
"simple text" protocol
HoTT ESC / EAM
JetCat (Jeti)
3rd-EX
65,00€(MwSt. Inkl.)
Hinzufügen
Zubehör

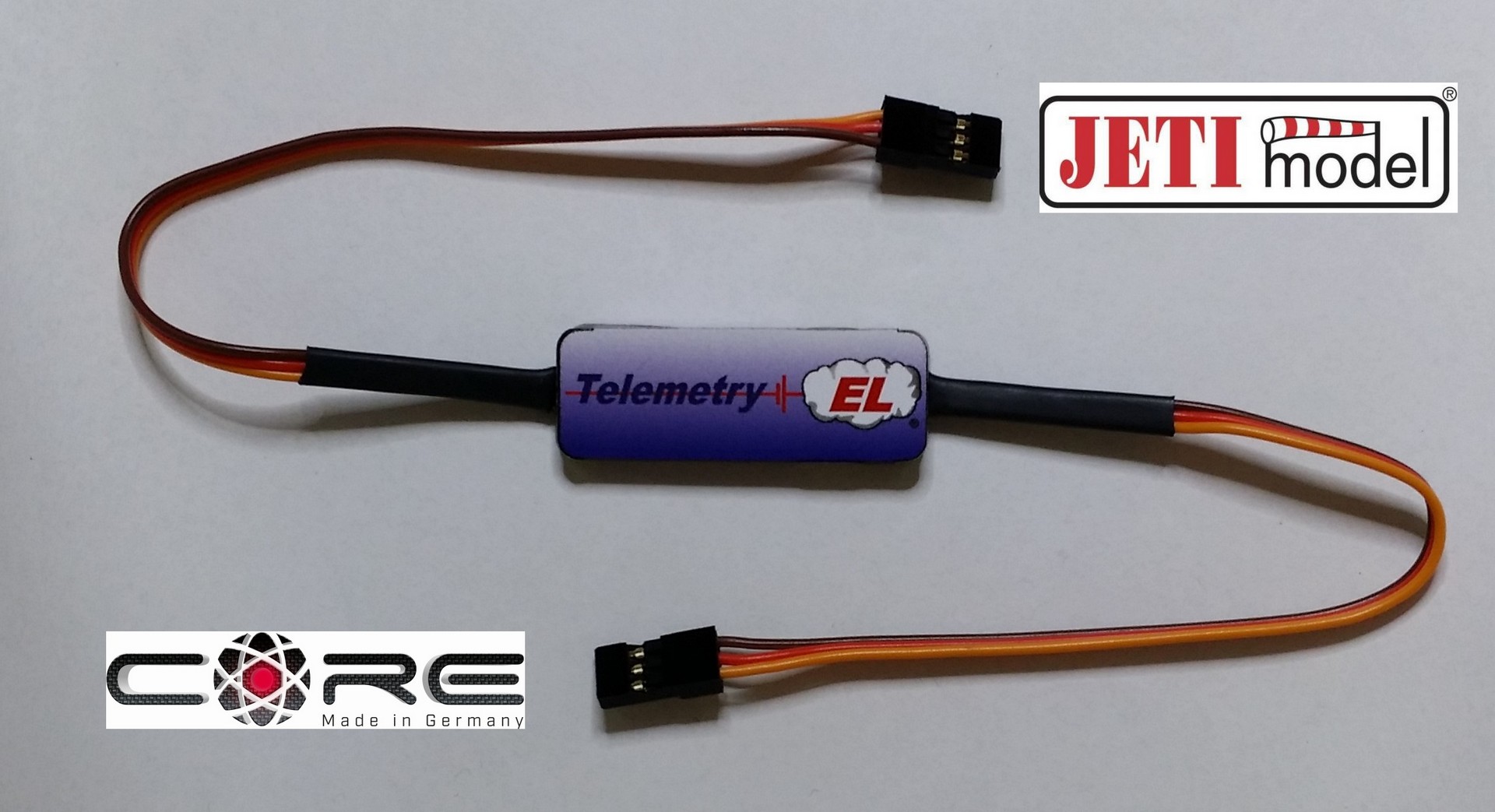

Dieser kleine Adapter übersetzt die Sensorwerte von Jeti-kompatieblen Sensoren in das P²-Bus Protokoll der CORE. So können die vorhandenen Sensoren ganz einfach an der CORE weiter genutzt werden.
